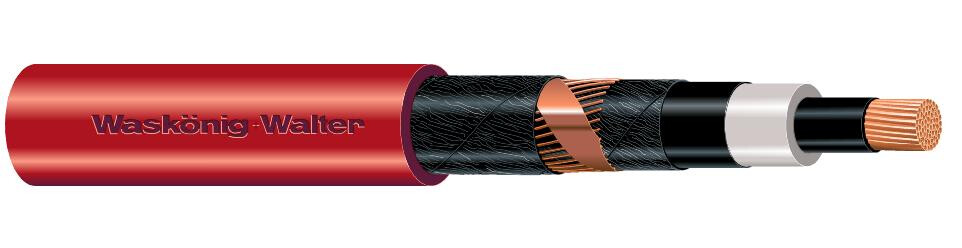

N2XSY 20kV Eca

Mittelspannungskabel, VPE-isoliert mit Cu-Leiter und PVC-Mantel

N2XSY 20kV Eca

according VDE 0276 part 620.

  • Variantes
  • Downloads
  • Sous-longueurs et sur-longueurs
  • Nombre de conducteurs

    Section nominale de conducteur

    Spécifications Produit
    N2XSY 20kV Eca 1X35 RM/16 1 35 mm²
    matière de conducteur
    cuivre
    surface du conducteur
    nu
    section nominale de conducteur
    35 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    section nominale de conducteur concentrique
    16 mm�
    armature
    Non
    matière de manteau
    PVC
    spécification du matériau gaine externe
    autre
    couleur de gaine
    rouge
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Eca
    sans halogène selon EN 60754-1/2
    Non
    résistant à la flamme
    selon IEC/EN 60332-1-2
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    29 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    435 mm
    poids
    996,81
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -5 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 518
    Numéro de produit Longueur Unité de palettes Emballage
    241385 Longueur de coupe Couronne, Touret
    N2XSY 20kV Eca 1X50 RM/16 1 50 mm²
    matière de conducteur
    cuivre
    surface du conducteur
    nu
    section nominale de conducteur
    50 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    Marquage des conducteurs selon CENELEC HD 308 S2
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    section nominale de conducteur concentrique
    16 mm�
    armature
    Non
    matière de manteau
    PVC
    spécification du matériau gaine externe
    autre
    couleur de gaine
    rouge
    géométrie du câble
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Eca
    sans halogène selon EN 60754-1/2
    Non
    résistant à la flamme
    selon IEC/EN 60332-1-2
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    30 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    450 mm
    poids
    1 134,6
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -5 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    convient comme câble d'installation
    certifié pour utilisation nautique/maritime
    convient comme câble à moyenne tension
    convient comme câble à haute tension
    convient comme câble d'éclairage pour aéroport
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 662
    Numéro de produit Longueur Unité de palettes Emballage
    241408 Longueur de coupe Couronne, Touret
  • Description Langue
    Fiche de données
    Déclaration de performance
  • Nous pouvons vous proposer des sous-longueurs et des surlongueurs de nombreux câbles énergétiques premium produits en interne, disponibles de suite dans les longueurs spécifiées. Autre avantage pour vous : nous accordons une réduction sur le prix creux ou prix de base respectivement convenu de nos sous-longueurs et surlongueurs, en cas d’acceptation de la longueur entière.

    Si vous avez des questions à ce sujet, n’hésitez pas à contacter votre interlocuteur habituel. Ensemble, nous trouverons la solution de câblage adaptée à votre application. Cliquez ici pour accéder directement à nos offres actuelles pour les sous-longueurs/surlongueurs.

    Sous-longueurs et sur-longueurs "N2XSY 20kV Eca"
