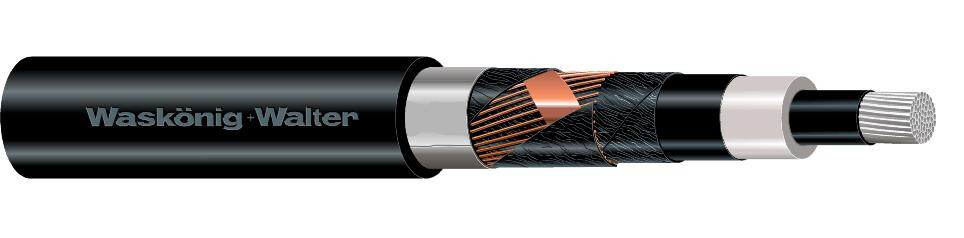

NA2XS(FL)2Y 20kV
Nach VDE 0276 Teil 620. Zur festen Verlegung in Innenräumen, im Freien, in Erde und in Wasser.
- Variantes
- Downloads
- Sous-longueurs et sur-longueurs
-
Nombre de conducteurs
Section nominale de conducteur
Spécifications Produit NA2XS(FL)2Y 20kV 1X120 RM/50 20kV 1 120 mm² - matière de conducteur
- aluminium
- surface du conducteur
- nu
- section nominale de conducteur
- 120 mm�
- classe de conducteur
- cl.2 = multifilaire
- forme de conducteur
- rond
- nombre de conducteurs
- 1
- marquage de conducteur
- sans
- manteau à couches
- Oui
- éléments FO
- Non
- conducteur de protection
- Non
- couche-guide interieure
- Oui
- couche-guide extérieure
- Oui
- blindage
- Oui
- conducteur concentrique
- sans
- armature
- Non
- matière de manteau
- polyoléfine
- spécification du matériau gaine externe
- PE
- couleur de gaine
- noir
- revêtement conductible
- Non
- conducteur étanche à l'eau longitudinal
- Non
- blindage à étanchéité laterale
- Oui
- classe de réaction au feu selon EN 13501-6
- Fca
- sans halogène selon EN 60754-1/2
- Oui
- résistant à la flamme
- non
- à faible bruit de fond selon EN 61034-2
- Non
- diamètre extérieur env.
- 34 mm
- rayon de courbure min. admis, application stationnaire/installation permanente
- 510 mm
- poids
- 1 442,6
- température de conducteur max. admise
- 90 �C
- température extérieure de câble admise, amovible
- -20 <=> 70 �C
- tension nominale U0
- 12 kV
- tension nominale U0
- 20 kV
- Zul. Kurzschlußtemperatur
- 250 °C
- Ader-Isolation
- XLPE (VPE)
- Biegeradius min.
- 15 x Außen-Ø
- Indice du métal
- Cuivre 560, Aluminium 348
Numéro de produit Longueur Unité de palettes Emballage 325559 Longueur de coupe Couronne, Touret NA2XS(FL)2Y 20kV 1X240 RM/25 20kV 1 240 mm² - matière de conducteur
- aluminium
- surface du conducteur
- nu
- section nominale de conducteur
- 240 mm�
- classe de conducteur
- cl.2 = multifilaire
- forme de conducteur
- rond
- nombre de conducteurs
- 1
- marquage de conducteur
- sans
- manteau à couches
- Oui
- éléments FO
- Non
- conducteur de protection
- Non
- couche-guide interieure
- Oui
- couche-guide extérieure
- Oui
- blindage
- Oui
- conducteur concentrique
- sans
- armature
- Non
- matière de manteau
- polyoléfine
- spécification du matériau gaine externe
- PE
- couleur de gaine
- noir
- revêtement conductible
- Non
- conducteur étanche à l'eau longitudinal
- Non
- blindage à étanchéité laterale
- Oui
- classe de réaction au feu selon EN 13501-6
- Fca
- sans halogène selon EN 60754-1/2
- Oui
- résistant à la flamme
- non
- à faible bruit de fond selon EN 61034-2
- Non
- diamètre extérieur env.
- 40 mm
- rayon de courbure min. admis, application stationnaire/installation permanente
- 600 mm
- poids
- 1 679,1
- température de conducteur max. admise
- 90 �C
- température extérieure de câble admise, amovible
- -20 <=> 70 �C
- tension nominale U0
- 12 kV
- tension nominale U0
- 20 kV
- Zul. Kurzschlußtemperatur
- 250 °C
- Ader-Isolation
- XLPE (VPE)
- Biegeradius min.
- 15 x Außen-Ø
- Indice du métal
- Cuivre 283, Aluminium 696
Numéro de produit Longueur Unité de palettes Emballage 267965 Longueur de coupe Couronne, Touret NA2XS(FL)2Y 20kV 1X240 RM/50 20kV 1 240 mm² - matière de conducteur
- aluminium
- surface du conducteur
- nu
- section nominale de conducteur
- 240 mm�
- classe de conducteur
- cl.2 = multifilaire
- forme de conducteur
- rond
- nombre de conducteurs
- 1
- marquage de conducteur
- sans
- manteau à couches
- Oui
- éléments FO
- Non
- conducteur de protection
- Non
- couche-guide interieure
- Oui
- couche-guide extérieure
- Oui
- blindage
- Oui
- conducteur concentrique
- sans
- armature
- Non
- matière de manteau
- polyoléfine
- spécification du matériau gaine externe
- PE
- couleur de gaine
- noir
- revêtement conductible
- Non
- conducteur étanche à l'eau longitudinal
- Non
- blindage à étanchéité laterale
- Oui
- classe de réaction au feu selon EN 13501-6
- Fca
- sans halogène selon EN 60754-1/2
- Oui
- résistant à la flamme
- non
- à faible bruit de fond selon EN 61034-2
- Non
- diamètre extérieur env.
- 40 mm
- rayon de courbure min. admis, application stationnaire/installation permanente
- 600 mm
- poids
- 1 912,4
- température de conducteur max. admise
- 90 �C
- température extérieure de câble admise, amovible
- -20 <=> 70 �C
- tension nominale U0
- 12 kV
- tension nominale U0
- 20 kV
- Zul. Kurzschlußtemperatur
- 250 °C
- Ader-Isolation
- XLPE (VPE)
- Biegeradius min.
- 15 x Außen-Ø
- Indice du métal
- Cuivre 560, Aluminium 696
Numéro de produit Longueur Unité de palettes Emballage 325511 Longueur de coupe Couronne, Touret -
Nous pouvons vous proposer des sous-longueurs et des surlongueurs de nombreux câbles énergétiques premium produits en interne, disponibles de suite dans les longueurs spécifiées. Autre avantage pour vous : nous accordons une réduction sur le prix creux ou prix de base respectivement convenu de nos sous-longueurs et surlongueurs, en cas d’acceptation de la longueur entière.
Sous-longueurs et sur-longueurs "NA2XS(FL)2Y 20kV"
Si vous avez des questions à ce sujet, n’hésitez pas à contacter votre interlocuteur habituel. Ensemble, nous trouverons la solution de câblage adaptée à votre application. Cliquez ici pour accéder directement à nos offres actuelles pour les sous-longueurs/surlongueurs.
