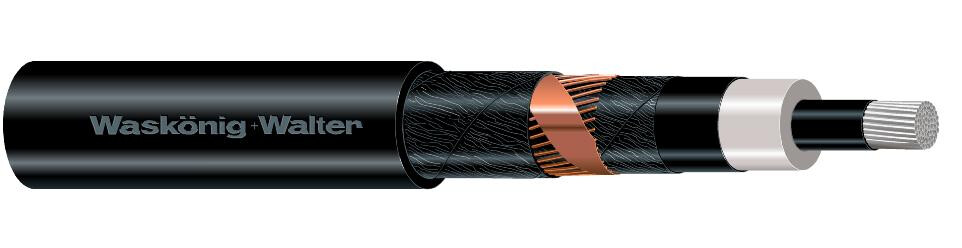

NA2XS2Y 20kV

câble moyenne tension, isolé polyethylène réticulé avec conducteur aluminium et

NA2XS2Y 20kV

Conformément à la 620 partie de la norme VDE 0276.

  • Variantes
  • Downloads
  • Sous-longueurs et sur-longueurs
  • Nombre de conducteurs

    Section nominale de conducteur

    Spécifications Produit
    NA2XS2Y 20kV 1X50 RM/16 20kV 1 50 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    50 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    30 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    450 mm
    poids
    753,99
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 182, Aluminium 145
    Numéro de produit Longueur Unité de palettes Emballage
    241781 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X70 RM/16 20kV 1 70 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    70 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    32 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    480 mm
    poids
    847,09
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 182, Aluminium 203
    Numéro de produit Longueur Unité de palettes Emballage
    241804 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X95 RM/16 20kV 1 95 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    95 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    34 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    510 mm
    poids
    968,44
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 182, Aluminium 276
    Numéro de produit Longueur Unité de palettes Emballage
    241828 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X120 RM/16 20kV 1 120 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    120 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    35 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    525 mm
    poids
    1 073,8
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 182, Aluminium 348
    Numéro de produit Longueur Unité de palettes Emballage
    241842 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X150 RM/16 20kV 1 150 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    150 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    36 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    540 mm
    poids
    1 175,1
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Aluminium 435, Cuivre 182
    Numéro de produit Longueur Unité de palettes Emballage
    241866 Longueur de coupe Couronne, Touret
    293667 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X150 RM/25 20kV 1 150 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    150 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    36 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    540 mm
    poids
    1 257,45
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Aluminium 435, Cuivre 283
    Numéro de produit Longueur Unité de palettes Emballage
    241880 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X150 RE/25 20kV 1 150 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    150 mm�
    classe de conducteur
    cl.1 = unifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Oui
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    35 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    540 mm
    poids
    1 230,4
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Aluminium 435, Cuivre 283
    Numéro de produit Longueur Unité de palettes Emballage
    267613 Longueur de coupe Couronne, Touret
    539000 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X150-RM/16 20kV 1 150 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    150 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    36 mm
    poids
    1 270,2
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Aluminium 435, Cuivre 182
    Numéro de produit Longueur Unité de palettes Emballage
    343232 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X185 RM/25 20kV 1 185 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    185 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    38 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    570 mm
    poids
    1 407,9
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 283, Aluminium 537
    Numéro de produit Longueur Unité de palettes Emballage
    241927 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X240 RM/25 20kV 1 240 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    240 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    41 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    615 mm
    poids
    1 615,9
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 283, Aluminium 696
    Numéro de produit Longueur Unité de palettes Emballage
    241941 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X240 RE/25 20kV 1 240 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    240 mm�
    classe de conducteur
    cl.1 = unifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    39 mm
    poids
    1 573,3
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 283, Aluminium 696
    Numéro de produit Longueur Unité de palettes Emballage
    468683 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X300 RM/25 20kV 1 300 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    300 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    42 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    630 mm
    poids
    1 837,04
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 283, Aluminium 870
    Numéro de produit Longueur Unité de palettes Emballage
    241965 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X400 RM/35 20kV 1 400 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    400 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    46 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    690 mm
    poids
    2 275,6
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Aluminium 1160, Cuivre 394
    Numéro de produit Longueur Unité de palettes Emballage
    241989 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X500 RM/35 20kV 1 500 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    500 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    49 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    735 mm
    poids
    2 599,7
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 394, Aluminium 1450
    Numéro de produit Longueur Unité de palettes Emballage
    241767 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X630 RM/35 20kV 1 630 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    630 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    54 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    810 mm
    poids
    3 174,9
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 394, Aluminium 1827
    Numéro de produit Longueur Unité de palettes Emballage
    269105 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X630 RE/35 20kV 1 630 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    630 mm�
    classe de conducteur
    cl.1 = unifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Oui
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    50 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    750 mm
    poids
    2 954,1
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Indice du métal
    Cuivre 394, Aluminium 1827
    Numéro de produit Longueur Unité de palettes Emballage
    298341 Longueur de coupe Couronne, Touret
    NA2XS2Y 20kV 1X800 RM/35 20kV 1 800 mm²
    matière de conducteur
    aluminium
    surface du conducteur
    nu
    section nominale de conducteur
    800 mm�
    classe de conducteur
    cl.2 = multifilaire
    forme de conducteur
    rond
    nombre de conducteurs
    1
    Marquage des conducteurs selon CENELEC HD 308 S2
    marquage de conducteur
    sans
    manteau à couches
    Non
    éléments FO
    Non
    conducteur de protection
    Non
    couche-guide interieure
    Oui
    couche-guide extérieure
    Oui
    blindage
    Oui
    conducteur concentrique
    sans
    armature
    Non
    matière de manteau
    polyoléfine
    spécification du matériau gaine externe
    PE
    couleur de gaine
    noir
    géométrie du câble
    revêtement conductible
    Non
    conducteur étanche à l'eau longitudinal
    Non
    blindage à étanchéité laterale
    Non
    classe de réaction au feu selon EN 13501-6
    Fca
    sans halogène selon EN 60754-1/2
    Oui
    résistant à la flamme
    non
    à faible bruit de fond selon EN 61034-2
    Non
    diamètre extérieur env.
    58 mm
    rayon de courbure min. admis, application stationnaire/installation permanente
    696 mm
    poids
    3 810,5
    température de conducteur max. admise
    90 �C
    température extérieure de câble admise, amovible
    -20 <=> 70 �C
    tension nominale U0
    12 kV
    tension nominale U0
    20 kV
    convient comme câble d'installation
    certifié pour utilisation nautique/maritime
    convient comme câble à moyenne tension
    convient comme câble à haute tension
    convient comme câble d'éclairage pour aéroport
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    12 x Außen-Ø
    Indice du métal
    Cuivre 394, Aluminium 2320
    Numéro de produit Longueur Unité de palettes Emballage
    269167 Longueur de coupe Couronne, Touret
  • Description Langue
    Fiche de données
    Déclaration de performance
  • Nous pouvons vous proposer des sous-longueurs et des surlongueurs de nombreux câbles énergétiques premium produits en interne, disponibles de suite dans les longueurs spécifiées. Autre avantage pour vous : nous accordons une réduction sur le prix creux ou prix de base respectivement convenu de nos sous-longueurs et surlongueurs, en cas d’acceptation de la longueur entière.

    Si vous avez des questions à ce sujet, n’hésitez pas à contacter votre interlocuteur habituel. Ensemble, nous trouverons la solution de câblage adaptée à votre application. Cliquez ici pour accéder directement à nos offres actuelles pour les sous-longueurs/surlongueurs.

    Sous-longueurs et sur-longueurs "NA2XS2Y 20kV"
