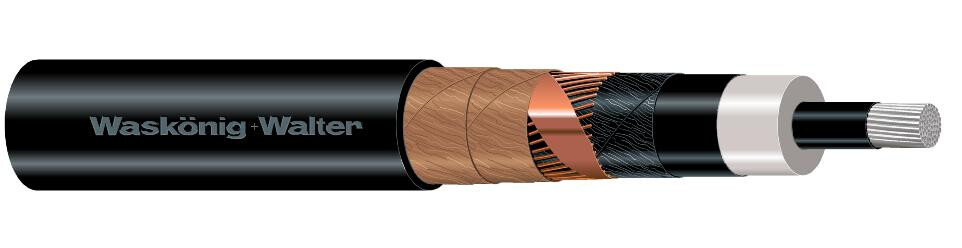

NA2XS(F)2Y 30kV

Mittelspannungskabel, VPE-isoliert mit Al-Leiter, längswasserdichtem Schirm und PE-Mantel

NA2XS(F)2Y 30kV

Volgens VDE 0276 deel 620.

  • Varianten
  • Downloads
  • Onder- en overlengtes
  • Aantal aders

    Nom. geleiderdoorsnede

    Specificaties Artikel
    NA2XS(F)2Y 30kV 1X50 RM/16 30kV 1 50 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    50 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    34 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    525 mm
    Gewicht
    962,51
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    235728 Snijlengte Ring, Trommel
    NA2XS(F)2Y 30kV 1X70 RM/16 30kV 1 70 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    70 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    36 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    555 mm
    Gewicht
    1.068,9
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    235759 Snijlengte Ring, Trommel
    NA2XS(F)2Y 30kV 1X95 RM/16 30kV 1 95 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    95 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    38 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    585 mm
    Gewicht
    1.218,6
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    235780 Snijlengte Ring, Trommel
    NA2XS(F)2Y 30kV 1X120 RM/16 30kV 1 120 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    120 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    39 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    600 mm
    Gewicht
    1.333,7
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    235810 Snijlengte Ring, Trommel
    NA2XS(F)2Y 30kV 1X150 RM/25 30kV 1 150 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    150 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    41 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    615 mm
    Gewicht
    1.512
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    235841 Snijlengte Ring, Trommel
    806270 Snijlengte Ring, Trommel
    NA2XS(F)2Y 30kV 1X185 RM/25 30kV 1 185 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    185 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    43 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    645 mm
    Gewicht
    1.676,4
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    235872 Snijlengte Ring, Trommel
    NA2XS(F)2Y 30kV 1X240 RM/25 30kV 1 240 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    240 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    45 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    690 mm
    Gewicht
    1.899,9
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    235902 Snijlengte Ring, Trommel
    806300 Snijlengte Ring, Trommel
    NA2XS(F)2Y 30kV 1X400 RM/35 30kV 1 400 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    400 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering volgens HD 308 S2
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    51 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    765 mm
    Gewicht
    2.569,7
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    295920 Snijlengte Ring, Trommel
    NA2XS(F)2Y 30kV 1X500 RM/35 30kV 1 500 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    500 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    1
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    54 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    810 mm
    Gewicht
    2.943,2
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    18 kV
    Nom. spanning U
    30 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    256488 Snijlengte Ring, Trommel
  • Benaming Language
    Datasheet
    Prestatieverklaring
  • Veel van de stroomkabels en -leidingen die we in onze fabriek produceren, zijn ook beschikbaar in speciale lengtes en deze zijn uit voorraad leverbaar. Nog een voordeel voor u: Op onze onder- en overlengtes verlenen wij korting op de respectieve overeengekomen basisprijs wanneer de volledige lengte wordt aanschaft.

    Als u hierover vragen hebt, kunt u altijd contact opnemen met uw contactpersoon. In overleg gaan we dan op zoek naar de kabeloplossing die voor u het meest geschikt is. Hier kunt u direct bekijken wat onze actuele aanbiedingen voor onder-/overlengtes zijn.

    Naar de onder- en overlengten "NA2XS(F)2Y 30kV"
