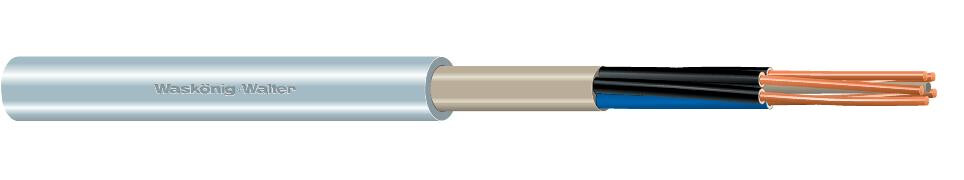

NYM-O

Installationsleitung, PVC-isoliert mit Cu-Leitern

NYM-O

Volgens VDE 0250 deel 204. Bedoeld voor montage over, op, in en onder pleisterwerk in droge, vochtige en natte omgevingen, ookin metselwerk en beton, met uitzondering van onbeschermde aanleg in tril-, compact- en spanbeton. Ook geschikt voor gebruik buitenshuis (niet in de grond) mits beschermd tegen zonlicht. Opmerking: Bij aansluiting van de kabels bedrading in verlichtingsarmaturen zie onze site: "Installatie-instructies voor Leidingen of kabels "

  • Varianten
  • Downloads
  • Onder- en overlengtes
  • Aantal aders

    Nom. geleiderdoorsnede

    Specificaties Artikel
    NYM-O 3X1,5 3 1,5 mm²
    Geleidermateriaal
    Koper
    Nom. geleiderdoorsnede
    1,5 mm²
    Samenstelling geleider
    Klasse 1 = massief
    Geleiderweerstand bij 20°C
    12,1
    Aantal aders
    3
    Materiaal aderisolatie
    Polyvinylchloride (PVC)
    Adercodering volgens HD 308 S2
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Max. toelaatbare geleidertemperatuur
    70 °C
    Scherm
    Nee
    Bewapening/armering
    Geen
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Eca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    9 mm
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    5 <=> 70 °C
    Toegestane kabelbuitentemperatuur na montage zonder vibratie
    -40 <=> 70 °C
    Nom. spanning U0
    300 V
    Nom. spanning U
    500 V
    Geleidervorm
    Rond
    Geschikt als installatiekabel
    Nee
    Gecertificeerd voor scheepsapplicaties
    Nee
    Geschikt als middenspanningskabel
    Nee
    Geschikt als hoogspanningskabel
    Nee
    Gecertificeerd voor luchthaven verlichtingskabel
    Nee
    Gewicht
    111,1
    Biegeradius min.
    8 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    4.500 m
    Außendurchmesser
    350 mm
    Kerndurchmesser
    200 mm
    Höhe
    52 mm
    Bruttogewicht pro Paletteinheit
    522,75 kg
    Metaalgetal
    Koper 43
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    221912 50 m 4.500 Ring
    221905 100 m 6.000 Ring
    221875 500 m 6.000 Trommel
    NYM-O 4X10 4 10 mm²
    Geleidermateriaal
    Koper
    Nom. geleiderdoorsnede
    10 mm²
    Samenstelling geleider
    Klasse 1 = massief
    Geleiderweerstand bij 20°C
    1,83
    Aantal aders
    4
    Materiaal aderisolatie
    Polyvinylchloride (PVC)
    Adercodering volgens HD 308 S2
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Max. toelaatbare geleidertemperatuur
    70 °C
    Scherm
    Nee
    Bewapening/armering
    Geen
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Eca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    17 mm
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    5 <=> 70 °C
    Toegestane kabelbuitentemperatuur na montage zonder vibratie
    -40 <=> 70 °C
    Nom. spanning U0
    300 V
    Nom. spanning U
    500 V
    Geleidervorm
    Rond
    Geschikt als installatiekabel
    Nee
    Gecertificeerd voor scheepsapplicaties
    Nee
    Geschikt als middenspanningskabel
    Nee
    Geschikt als hoogspanningskabel
    Nee
    Gecertificeerd voor luchthaven verlichtingskabel
    Nee
    Gewicht
    585,17
    Biegeradius min.
    8 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    900 m
    Außendurchmesser
    470 mm
    Kerndurchmesser
    300 mm
    Höhe
    128 mm
    Bruttogewicht pro Paletteinheit
    554,06 kg
    Metaalgetal
    Koper 384
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    238804 50 m 900 Ring
    238811 100 m 1.200 Ring
    238828 250 m 250 Trommel
    238835 500 m 500 Trommel
    NYM-O 4X16 4 16 mm²
    Geleidermateriaal
    Koper
    Nom. geleiderdoorsnede
    16 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleiderweerstand bij 20°C
    1,15
    Aantal aders
    4
    Materiaal aderisolatie
    Polyvinylchloride (PVC)
    Adercodering volgens HD 308 S2
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Max. toelaatbare geleidertemperatuur
    70 °C
    Scherm
    Nee
    Bewapening/armering
    Geen
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Eca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    20 mm
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    5 <=> 70 °C
    Toegestane kabelbuitentemperatuur na montage zonder vibratie
    -40 <=> 70 °C
    Nom. spanning U0
    300 V
    Nom. spanning U
    500 V
    Geleidervorm
    Rond
    Geschikt als installatiekabel
    Nee
    Gecertificeerd voor scheepsapplicaties
    Nee
    Geschikt als middenspanningskabel
    Nee
    Geschikt als hoogspanningskabel
    Nee
    Gecertificeerd voor luchthaven verlichtingskabel
    Nee
    Gewicht
    904,75
    Biegeradius min.
    8 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    800 m
    Außendurchmesser
    590 mm
    Kerndurchmesser
    300 mm
    Höhe
    95 mm
    Bruttogewicht pro Paletteinheit
    746,6 kg
    Metaalgetal
    Koper 614
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    239184 50 m 800 Ring
    239191 100 m 700 Ring
    239207 250 m 250 Trommel
    239214 500 m 500 Trommel
    NYM-O 4X25 4 25 mm²
    Geleidermateriaal
    Koper
    Nom. geleiderdoorsnede
    25 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleiderweerstand bij 20°C
    0,727
    Aantal aders
    4
    Materiaal aderisolatie
    Polyvinylchloride (PVC)
    Adercodering volgens HD 308 S2
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Max. toelaatbare geleidertemperatuur
    70 °C
    Scherm
    Nee
    Bewapening/armering
    Geen
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Eca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    24 mm
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    5 <=> 70 °C
    Toegestane kabelbuitentemperatuur na montage zonder vibratie
    -40 <=> 70 °C
    Nom. spanning U0
    300 V
    Nom. spanning U
    500 V
    Geleidervorm
    Rond
    Geschikt als installatiekabel
    Nee
    Gecertificeerd voor scheepsapplicaties
    Nee
    Geschikt als middenspanningskabel
    Nee
    Geschikt als hoogspanningskabel
    Nee
    Gecertificeerd voor luchthaven verlichtingskabel
    Nee
    Gewicht
    1.385,1
    Biegeradius min.
    8 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    250 m
    Außendurchmesser
    900 mm
    Kerndurchmesser
    450 mm
    Höhe
    690 mm
    Bruttogewicht pro Paletteinheit
    393,28 kg
    Metaalgetal
    Koper 960
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    239474 250 m 250 Trommel
    239481 500 m 500 Trommel
    NYM-O 4X35 4 35 mm²
    Geleidermateriaal
    Koper
    Nom. geleiderdoorsnede
    35 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleiderweerstand bij 20°C
    0,524
    Aantal aders
    4
    Materiaal aderisolatie
    Polyvinylchloride (PVC)
    Adercodering volgens HD 308 S2
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Max. toelaatbare geleidertemperatuur
    70 °C
    Scherm
    Nee
    Bewapening/armering
    Geen
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Eca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    27 mm
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    5 <=> 70 °C
    Toegestane kabelbuitentemperatuur na montage zonder vibratie
    -40 <=> 70 °C
    Nom. spanning U0
    300 V
    Nom. spanning U
    500 V
    Geleidervorm
    Rond
    Geschikt als installatiekabel
    Nee
    Gecertificeerd voor scheepsapplicaties
    Nee
    Geschikt als middenspanningskabel
    Nee
    Geschikt als hoogspanningskabel
    Nee
    Gecertificeerd voor luchthaven verlichtingskabel
    Nee
    Gewicht
    1.847
    Biegeradius min.
    8 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    250 m
    Außendurchmesser
    900 mm
    Kerndurchmesser
    450 mm
    Höhe
    690 mm
    Bruttogewicht pro Paletteinheit
    508,75 kg
    Metaalgetal
    Koper 1344
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    239696 250 m 250 Trommel
    239719 500 m 500 Trommel
    NYM-O 7X1,5 7 1,5 mm²
    Geleidermateriaal
    Koper
    Nom. geleiderdoorsnede
    1,5 mm²
    Samenstelling geleider
    Klasse 1 = massief
    Geleiderweerstand bij 20°C
    12,1
    Aantal aders
    7
    Materiaal aderisolatie
    Polyvinylchloride (PVC)
    Adercodering volgens HD 308 S2
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Max. toelaatbare geleidertemperatuur
    70 °C
    Scherm
    Nee
    Bewapening/armering
    Geen
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Eca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    11 mm
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    5 <=> 70 °C
    Toegestane kabelbuitentemperatuur na montage zonder vibratie
    -40 <=> 70 °C
    Nom. spanning U0
    300 V
    Nom. spanning U
    500 V
    Geleidervorm
    Rond
    Geschikt als installatiekabel
    Nee
    Gecertificeerd voor scheepsapplicaties
    Nee
    Geschikt als middenspanningskabel
    Nee
    Geschikt als hoogspanningskabel
    Nee
    Gecertificeerd voor luchthaven verlichtingskabel
    Nee
    Gewicht
    196,01
    Biegeradius min.
    8 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    3.600 m
    Außendurchmesser
    390 mm
    Kerndurchmesser
    200 mm
    Höhe
    60 mm
    Bruttogewicht pro Paletteinheit
    728,44 kg
    Metaalgetal
    Koper 101
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    240593 50 m 3.600 Ring
    240609 100 m 3.600 Ring
    240616 500 m 3.000 Trommel
  • Benaming Language
    Datasheet
    Prestatieverklaring
  • Veel van de stroomkabels en -leidingen die we in onze fabriek produceren, zijn ook beschikbaar in speciale lengtes en deze zijn uit voorraad leverbaar. Nog een voordeel voor u: Op onze onder- en overlengtes verlenen wij korting op de respectieve overeengekomen basisprijs wanneer de volledige lengte wordt aanschaft.

    Als u hierover vragen hebt, kunt u altijd contact opnemen met uw contactpersoon. In overleg gaan we dan op zoek naar de kabeloplossing die voor u het meest geschikt is. Hier kunt u direct bekijken wat onze actuele aanbiedingen voor onder-/overlengtes zijn.

    Naar de onder- en overlengten "NYM-O"
