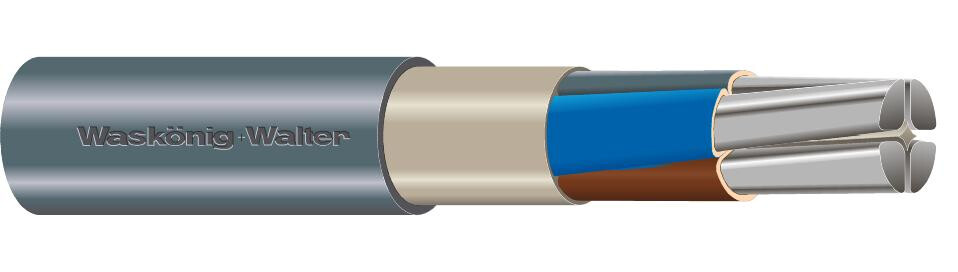

PVILDS-AL-O

Installatiekabel met aluminium geleider, PVC geïsoleerd en PVC buitenmantel

PVILDS-AL-O

Volgens HD 603 S1:3E.

  • Varianten
  • Downloads
  • Onder- en overlengtes
  • Aantal aders

    Nom. geleiderdoorsnede

    Specificaties Artikel
    PVILDS-AL-O 4X50 SE BF 4 50 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    50 mm²
    Samenstelling geleider
    Klasse 1 = massief
    Geleidervorm
    Sectorvormig
    Aantal aders
    4
    Adercodering
    Kleur
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Specificatie mantelmateriaal
    Overig
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    28 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    336 mm
    Gewicht
    1.143,1
    Max. toelaatbare geleidertemperatuur
    70 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -5 <=> 70 °C
    Nom. spanning U0
    0,6 kV
    Nom. spanning U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metaalgetal
    Aluminium 580
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    177080 Snijlengte Ring, Trommel
    PVILDS-AL-O 4X95 SE BF 4 95 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    95 mm²
    Samenstelling geleider
    Klasse 1 = massief
    Geleidervorm
    Sectorvormig
    Aantal aders
    4
    Adercodering
    Kleur
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Specificatie mantelmateriaal
    Overig
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    36 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    432 mm
    Gewicht
    1.963,3
    Max. toelaatbare geleidertemperatuur
    70 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -5 <=> 70 °C
    Nom. spanning U0
    0,6 kV
    Nom. spanning U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metaalgetal
    Aluminium 1102
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    177097 Snijlengte Ring, Trommel
    PVILDS-AL-O 4X150 SE BF 4 150 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    150 mm²
    Samenstelling geleider
    Klasse 1 = massief
    Geleidervorm
    Sectorvormig
    Aantal aders
    4
    Adercodering
    Kleur
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Specificatie mantelmateriaal
    Overig
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    42 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    504 mm
    Gewicht
    2.736,6
    Max. toelaatbare geleidertemperatuur
    70 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -5 <=> 70 °C
    Nom. spanning U0
    0,6 kV
    Nom. spanning U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metaalgetal
    Aluminium 1740
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    177103 Snijlengte Ring, Trommel
    PVILDS-AL-O 4X240 SE BF 4 240 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    240 mm²
    Samenstelling geleider
    Klasse 1 = massief
    Geleidervorm
    Sectorvormig
    Aantal aders
    4
    Adercodering
    Kleur
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyvinylchloride (PVC)
    Specificatie mantelmateriaal
    Overig
    Mantelkleur
    Grijs
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Volgens IEC/EN 60332-1-2
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    53 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    636 mm
    Gewicht
    4.306,8
    Max. toelaatbare geleidertemperatuur
    70 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -5 <=> 70 °C
    Nom. spanning U0
    0,6 kV
    Nom. spanning U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metaalgetal
    Aluminium 2784
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    177110 Snijlengte Ring, Trommel
  • Benaming Language
    Datasheet
    Prestatieverklaring
  • Veel van de stroomkabels en -leidingen die we in onze fabriek produceren, zijn ook beschikbaar in speciale lengtes en deze zijn uit voorraad leverbaar. Nog een voordeel voor u: Op onze onder- en overlengtes verlenen wij korting op de respectieve overeengekomen basisprijs wanneer de volledige lengte wordt aanschaft.

    Als u hierover vragen hebt, kunt u altijd contact opnemen met uw contactpersoon. In overleg gaan we dan op zoek naar de kabeloplossing die voor u het meest geschikt is. Hier kunt u direct bekijken wat onze actuele aanbiedingen voor onder-/overlengtes zijn.

    Naar de onder- en overlengten "PVILDS-AL-O"
