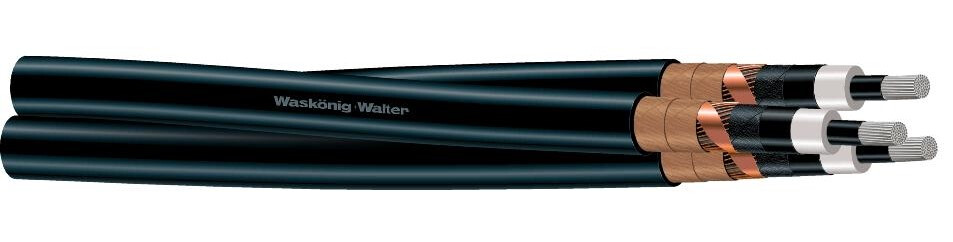

NA2XS(F)2Y (3x) 20kV

Mittelspannungskabel, VPE-isoliert mit Al-Leiter, längswasserdichtem Schirm und PE-Mantel

NA2XS(F)2Y (3x) 20kV

Volgens VDE 0276 deel 620.

  • Varianten
  • Downloads
  • Onder- en overlengtes
  • Aantal aders

    Nom. geleiderdoorsnede

    Specificaties Artikel
    NA2XS(F)2Y (3x) 20kV 3X1X150 RM/25 20kV 3 150 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    150 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    3 Stck
    Adercodering volgens HD 308 S2
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Nom. doorsnede concentrische geleider
    25 mm²
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Kabelgeometrie
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    76 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    1.170 mm
    Gewicht
    3.812,9 kg/km
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    12 kV
    Nom. spanning U
    20 kV
    Geschikt als installatiekabel
    Gecertificeerd voor scheepsapplicaties
    Geschikt als middenspanningskabel
    Geschikt als hoogspanningskabel
    Gecertificeerd voor luchthaven verlichtingskabel
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    295388 Snijlengte Ring, Trommel
    NA2XS(F)2Y (3x) 20kV 3X1X150 RE/25 20kV 3 150 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    150 mm²
    Samenstelling geleider
    Klasse 1 = massief
    Geleidervorm
    Rond
    Aantal aders
    3 Stck
    Adercodering volgens HD 308 S2
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Nom. doorsnede concentrische geleider
    25 mm²
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Kabelgeometrie
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    74 mm
    Gewicht
    3.730,8 kg/km
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    12 kV
    Nom. spanning U
    20 kV
    Geschikt als installatiekabel
    Gecertificeerd voor scheepsapplicaties
    Geschikt als middenspanningskabel
    Geschikt als hoogspanningskabel
    Gecertificeerd voor luchthaven verlichtingskabel
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    421930 Snijlengte Ring, Trommel
    NA2XS(F)2Y (3x) 20kV 3X1X240 RM/25 20kV 3 240 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    240 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    3 Stck
    Adercodering volgens HD 308 S2
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Kabelgeometrie
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    85 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    1.305 mm
    Gewicht
    4.899,5 kg/km
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    12 kV
    Nom. spanning U
    20 kV
    Geschikt als installatiekabel
    Gecertificeerd voor scheepsapplicaties
    Geschikt als middenspanningskabel
    Geschikt als hoogspanningskabel
    Gecertificeerd voor luchthaven verlichtingskabel
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    294602 Snijlengte Ring, Trommel
    NA2XS(F)2Y (3x) 20kV 3X1X300 RM/25 20kV 3 300 mm²
    Geleidermateriaal
    Aluminium
    Oppervlakte geleider
    Blank
    Nom. geleiderdoorsnede
    300 mm²
    Samenstelling geleider
    Klasse 2 = samengeslagen
    Geleidervorm
    Rond
    Aantal aders
    3 Stck
    Adercodering volgens HD 308 S2
    Adercodering
    Geen
    Aderscherm
    Nee
    Glasvezelelement
    Nee
    Beschermingsgeleider (geel/groene ader)
    Nee
    Binnenveldsturing
    Nee
    Buitenveldsturing
    Nee
    Scherm
    Nee
    Concentrische geleider
    Geen
    Nom. doorsnede concentrische geleider
    25 mm²
    Bewapening
    Nee
    Mantelmateriaal
    Polyolefine
    Specificatie mantelmateriaal
    Polyetheen (PE)
    Mantelkleur
    Zwart
    Kabelgeometrie
    Geleidende coating
    Nee
    Geleider langswaterdicht
    Nee
    Afscherming langswaterdicht
    Nee
    Eurobrandklasse volgens EN 13501-6: klasse
    Fca
    Halogeenvrij volgens EN 60754-1/2
    Nee
    Brandvertraging
    Nee
    Rookarm volgens EN 61034-2
    Nee
    Buitendiameter circa
    90 mm
    Min. toegestane buigradius stationaire toepassing/vast verlegd
    1.380 mm
    Gewicht
    5.569,7 kg/km
    Max. toelaatbare geleidertemperatuur
    90 °C
    Toegestane kabelbuitentemperatuur tijdens montage/handling
    -20 <=> 70 °C
    Nom. spanning U0
    12 kV
    Nom. spanning U
    20 kV
    Geschikt als installatiekabel
    Gecertificeerd voor scheepsapplicaties
    Geschikt als middenspanningskabel
    Geschikt als hoogspanningskabel
    Gecertificeerd voor luchthaven verlichtingskabel
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Standaardlengte Palleteenheid Verpakking
    269525 Snijlengte Ring, Trommel
  • Benaming Language
    Datasheet
    Prestatieverklaring

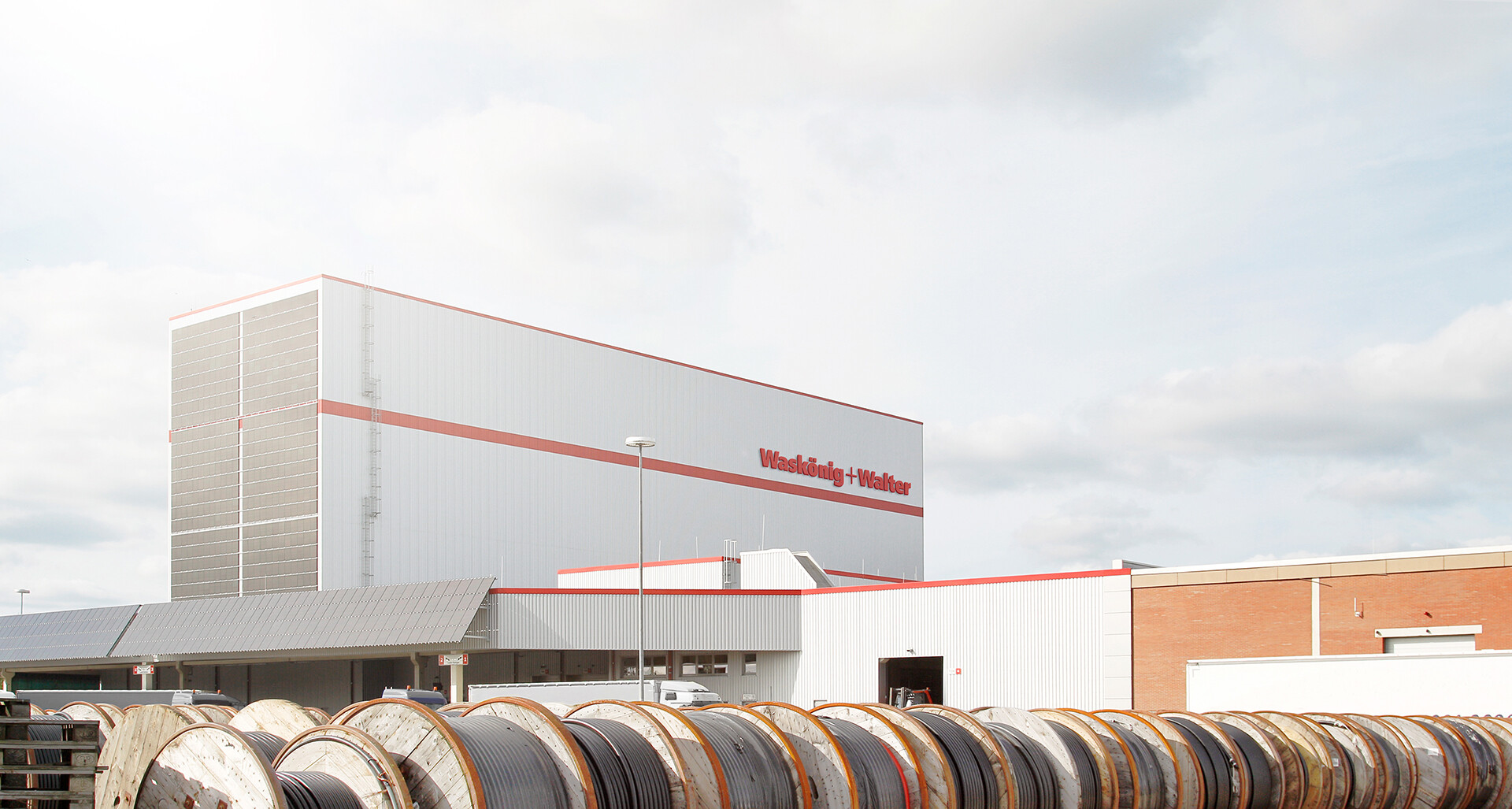

  • Veel van de stroomkabels en -leidingen die we in onze fabriek produceren, zijn ook beschikbaar in speciale lengtes en deze zijn uit voorraad leverbaar. Nog een voordeel voor u: Op onze onder- en overlengtes verlenen wij korting op de respectieve overeengekomen basisprijs wanneer de volledige lengte wordt aanschaft.

    Als u hierover vragen hebt, kunt u altijd contact opnemen met uw contactpersoon. In overleg gaan we dan op zoek naar de kabeloplossing die voor u het meest geschikt is. Hier kunt u direct bekijken wat onze actuele aanbiedingen voor onder-/overlengtes zijn.

    Naar de onder- en overlengten "NA2XS(F)2Y (3x) 20kV"
