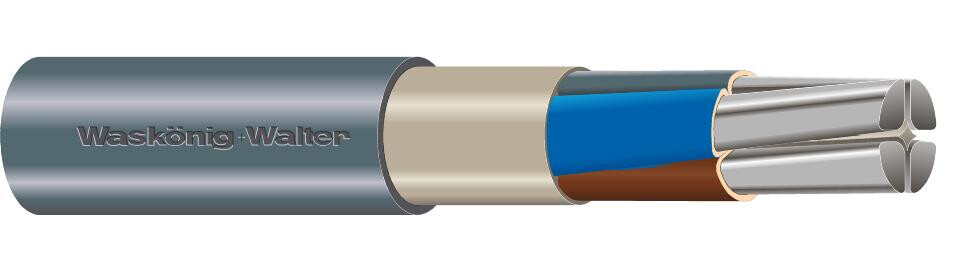

PVILDS-AL-O

Starkstromkabel, PVC-isoliert mit Al-Leitern und PVC-Mantel, bleifrei

PVILDS-AL-O

Nach HD 603 S1:3E. Zur festen Verlegung in Innenräumen, im Freien und in Erde.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    PVILDS-AL-O 4X50 SE BF 4 50 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    50 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    28 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    336 mm
    Gewicht
    1143.1
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -5 <=> 70 °C
    Nennspannung U0
    0.6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metallzahl
    Aluminium 580
    Art-Nr. Länge Paletteneinheit Gebindeart
    177080 Schnittlänge Ring, Trommel
    PVILDS-AL-O 4X95 SE BF 4 95 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    95 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    36 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    432 mm
    Gewicht
    1963.3
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -5 <=> 70 °C
    Nennspannung U0
    0.6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metallzahl
    Aluminium 1102
    Art-Nr. Länge Paletteneinheit Gebindeart
    177097 Schnittlänge Ring, Trommel
    PVILDS-AL-O 4X150 SE BF 4 150 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    42 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    504 mm
    Gewicht
    2736.6
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -5 <=> 70 °C
    Nennspannung U0
    0.6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metallzahl
    Aluminium 1740
    Art-Nr. Länge Paletteneinheit Gebindeart
    177103 Schnittlänge Ring, Trommel
    PVILDS-AL-O 4X240 SE BF 4 240 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    53 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    636 mm
    Gewicht
    4306.8
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -5 <=> 70 °C
    Nennspannung U0
    0.6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metallzahl
    Aluminium 2784
    Art-Nr. Länge Paletteneinheit Gebindeart
    177110 Schnittlänge Ring, Trommel
  • Bezeichnung Sprache
    Technisches Datenblatt
    Leistungserklärung
  • Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.

    Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.

    Zu den Unter- und Überlängen "PVILDS-AL-O"
