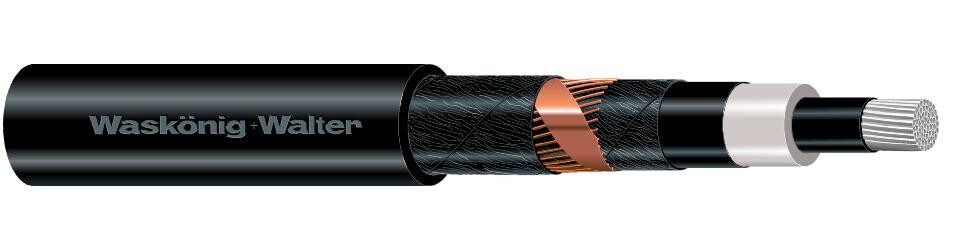

NA2XS2Y 10kV

	Aantal aders	Nom. geleiderdoorsnede	Specificaties	Artikel
NA2XS2Y 10kV 1X50 RM/16 10kV	1	50 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 50 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 16 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 25 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 390 mm Gewicht 608,78 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 182, Aluminium 145 Art-Nr. Standaardlengte Palleteenheid Verpakking 235070 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X70 RM/16 10kV	1	70 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 70 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 16 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 27 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 420 mm Gewicht 690,86 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 182, Aluminium 203 Art-Nr. Standaardlengte Palleteenheid Verpakking 235537 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X95 RM/16 10kV	1	95 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 95 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 16 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 29 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 450 mm Gewicht 802,64 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 182, Aluminium 276 Art-Nr. Standaardlengte Palleteenheid Verpakking 241606 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X120 RM/16 10kV	1	120 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 120 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 16 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 30 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 465 mm Gewicht 896,76 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 182, Aluminium 348 Art-Nr. Standaardlengte Palleteenheid Verpakking 241620 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X150 RM/25 10kV	1	150 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 150 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 25 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 31 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 480 mm Gewicht 1.072,9 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 283, Aluminium 435 Art-Nr. Standaardlengte Palleteenheid Verpakking 241644 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X150 RE/25 10kV	1	150 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 150 mm² Samenstelling geleider Klasse 1 = massief Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 25 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 31 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 465 mm Gewicht 1.051,1 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Aluminium 435, Koper 283 Art-Nr. Standaardlengte Palleteenheid Verpakking 273218 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X185 RM/25 10kV	1	185 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 185 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 25 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 33 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 510 mm Gewicht 1.211,1 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 283, Aluminium 537 Art-Nr. Standaardlengte Palleteenheid Verpakking 241668 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X240 RM/25 10kV	1	240 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 240 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 25 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 36 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 540 mm Gewicht 1.406,3 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 283, Aluminium 696 Art-Nr. Standaardlengte Palleteenheid Verpakking 241682 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X240 RE/25 10kV	1	240 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 240 mm² Samenstelling geleider Klasse 1 = massief Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 25 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 34 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 525 mm Gewicht 1.370,4 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 283, Aluminium 696 Art-Nr. Standaardlengte Palleteenheid Verpakking 295012 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X300 RM/25 10kV	1	300 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 300 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 25 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 38 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 585 mm Gewicht 1.612,9 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 283, Aluminium 870 Art-Nr. Standaardlengte Palleteenheid Verpakking 241705 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X400 RM/35 10kV	1	400 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 400 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 35 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 41 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 630 mm Gewicht 1.996,6 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 394, Aluminium 1160 Art-Nr. Standaardlengte Palleteenheid Verpakking 241729 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X500 RM/35 10kV	1	500 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 500 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 35 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 44 mm Min. toegestane buigradius stationaire toepassing/vast verlegd 675 mm Gewicht 2.332 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 394, Aluminium 1450 Art-Nr. Standaardlengte Palleteenheid Verpakking 241743 Snijlengte Ring, Trommel
NA2XS2Y 10kV 1X630 RM/35 10kV	1	630 mm²
Geleidermateriaal Aluminium Oppervlakte geleider Blank Nom. geleiderdoorsnede 630 mm² Samenstelling geleider Klasse 2 = samengeslagen Geleidervorm Rond Aantal aders 1 Adercodering Geen Aderscherm Nee Glasvezelelement Nee Beschermingsgeleider (geel/groene ader) Nee Binnenveldsturing Nee Buitenveldsturing Nee Scherm Nee Concentrische geleider Geen Nom. doorsnede concentrische geleider 35 mm² Bewapening Nee Mantelmateriaal Polyolefine Specificatie mantelmateriaal Polyetheen (PE) Mantelkleur Zwart Geleidende coating Nee Geleider langswaterdicht Nee Afscherming langswaterdicht Nee Eurobrandklasse volgens EN 13501-6: klasse Fca Halogeenvrij volgens EN 60754-1/2 Nee Brandvertraging Nee Rookarm volgens EN 61034-2 Nee Buitendiameter circa 49 mm Gewicht 2.897,7 Max. toelaatbare geleidertemperatuur 90 °C Toegestane kabelbuitentemperatuur tijdens montage/handling -20 <=> 70 °C Nom. spanning U0 6 kV Nom. spanning U 10 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metaalgetal Koper 394, Aluminium 1827 Art-Nr. Standaardlengte Palleteenheid Verpakking 638161 Snijlengte Ring, Trommel

Benaming	Type	Language
Datasheet	PDF	Deutsch English Français Nederlands
Prestatieverklaring	PDF	български Česká Dansk Deutsch Eesti English Español Ελληνικά Français Gaeilge Hrvatska Italiano Latvian Lietuvių Magyar Malti Nederlands Polski Português Română Slovenščina Slovenský Suomi Svenska

Veel van de stroomkabels en -leidingen die we in onze fabriek produceren, zijn ook beschikbaar in speciale lengtes en deze zijn uit voorraad leverbaar. Nog een voordeel voor u: Op onze onder- en overlengtes verlenen wij korting op de respectieve overeengekomen basisprijs wanneer de volledige lengte wordt aanschaft.

Als u hierover vragen hebt, kunt u altijd contact opnemen met uw contactpersoon. In overleg gaan we dan op zoek naar de kabeloplossing die voor u het meest geschikt is. Hier kunt u direct bekijken wat onze actuele aanbiedingen voor onder-/overlengtes zijn.

Naar de onder- en overlengten "NA2XS2Y 10kV"
