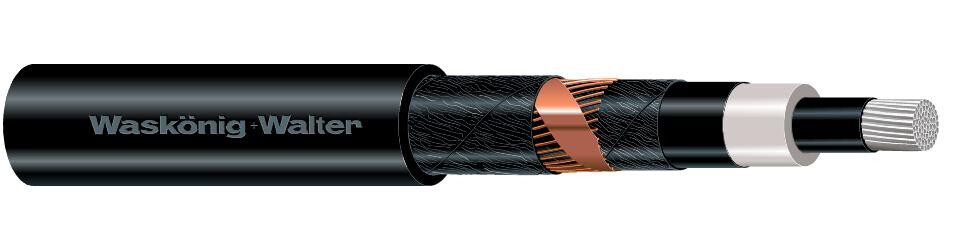

NA2XS2Y 10kV

Mittelspannungskabel, VPE-isoliert mit Al-Leiter und PE-Mantel

NA2XS2Y 10kV

Nach VDE 0276 Teil 620. Zur festen Verlegung in Innenräumen, im Freien, in Erde und in Wasser.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    NA2XS2Y 10kV 1X50 RM/16 10kV 1 50 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    50 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    16 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    25 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    390 mm
    Gewicht
    608.78
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 145
    Art-Nr. Länge Paletteneinheit Gebindeart
    235070 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X70 RM/16 10kV 1 70 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    70 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    16 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    27 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    420 mm
    Gewicht
    690.86
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 203
    Art-Nr. Länge Paletteneinheit Gebindeart
    235537 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X95 RM/16 10kV 1 95 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    95 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    16 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    29 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    450 mm
    Gewicht
    802.64
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 276
    Art-Nr. Länge Paletteneinheit Gebindeart
    241606 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X120 RM/16 10kV 1 120 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    120 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    16 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    30 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    465 mm
    Gewicht
    896.76
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 348
    Art-Nr. Länge Paletteneinheit Gebindeart
    241620 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X150 RM/25 10kV 1 150 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    31 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    480 mm
    Gewicht
    1072.9
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 435
    Art-Nr. Länge Paletteneinheit Gebindeart
    241644 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X150 RE/25 10kV 1 150 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    31 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    465 mm
    Gewicht
    1051.1
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Aluminium 435, Kupfer 283
    Art-Nr. Länge Paletteneinheit Gebindeart
    273218 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X185 RM/25 10kV 1 185 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    185 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    33 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    510 mm
    Gewicht
    1211.1
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 537
    Art-Nr. Länge Paletteneinheit Gebindeart
    241668 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X240 RM/25 10kV 1 240 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    36 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    540 mm
    Gewicht
    1406.3
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 696
    Art-Nr. Länge Paletteneinheit Gebindeart
    241682 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X240 RE/25 10kV 1 240 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    34 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    525 mm
    Gewicht
    1370.4
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 696
    Art-Nr. Länge Paletteneinheit Gebindeart
    295012 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X300 RM/25 10kV 1 300 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    300 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    38 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    585 mm
    Gewicht
    1612.9
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 870
    Art-Nr. Länge Paletteneinheit Gebindeart
    241705 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X400 RM/35 10kV 1 400 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    400 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    35 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    41 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    630 mm
    Gewicht
    1996.6
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1160
    Art-Nr. Länge Paletteneinheit Gebindeart
    241729 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X500 RM/35 10kV 1 500 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    500 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    35 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    44 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    675 mm
    Gewicht
    2332
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1450
    Art-Nr. Länge Paletteneinheit Gebindeart
    241743 Schnittlänge Ring, Trommel
    NA2XS2Y 10kV 1X630 RM/35 10kV 1 630 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    630 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    35 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    49 mm
    Gewicht
    2897.7
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1827
    Art-Nr. Länge Paletteneinheit Gebindeart
    638161 Schnittlänge Ring, Trommel
  • Bezeichnung Sprache
    Technisches Datenblatt
    Leistungserklärung
  • Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.

    Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.

    Zu den Unter- und Überlängen "NA2XS2Y 10kV"
