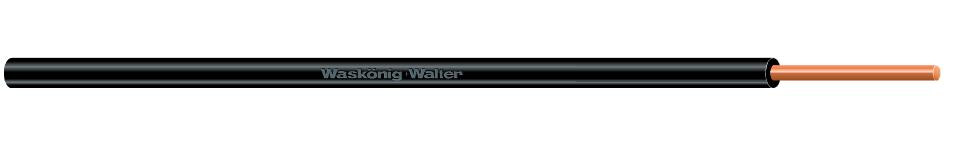

H07V-U

Aderleitung, PVC-isoliert

H07V-U

Nach VDE 0285-525-2-31. Bestimmt für die Verlegung in Rohren auf, in und unter Putz sowie in geschlossenen Installationskanälen. Für die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie für geschützte Verlegung in und an Leuchten mit einer Nennspannung bis 1000 V Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    H07V-U 1,5 1 1.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    1.5 mm²
    Leiterdurchmesser
    1.5 mm
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    12.1
    Ader-Zahl
    1
    Werkstoff der Aderisolation
    Polyvinylchlorid (PVC)
    Aderkennzeichnung nach HD 308 S2
    Ja
    Ader-Farbe
    violett
    Mit Schutzleiter
    Nein
    Zul. max. Leitertemperatur
    70 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    ohne
    Mantel-Farbe
    farblos
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    3 mm
    Zul. Kabelaußentemperatur bei Montage/Handling
    5 <=> 70 °C
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -40 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    18.52
    Biegeradius min.
    4 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    24.000 m
    Bruttogewicht pro Paletteinheit
    467,280 kg
    Metallzahl
    Kupfer 14.4
    Art-Nr. Länge Paletteneinheit Gebindeart
    154746 100 m 24.000 Ring
    154760 100 m 24.000 Ring
    154784 100 m 24.000 Ring
    154807 100 m 24.000 Ring
    154821 100 m 24.000 Ring
    154845 100 m 24.000 Ring
    154883 100 m 24.000 Ring
    156818 100 m 24.000 Ring
    177196 100 m 24.000 Ring
    177202 100 m 24.000 Ring
    769988 100 m 12.000 Ring
    H07V-U 2,5 1 2.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    2.5 mm²
    Leiterdurchmesser
    2.5 mm
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    7.41
    Ader-Zahl
    1
    Werkstoff der Aderisolation
    Polyvinylchlorid (PVC)
    Aderkennzeichnung nach HD 308 S2
    Ja
    Ader-Farbe
    weiß
    Mit Schutzleiter
    Nein
    Zul. max. Leitertemperatur
    70 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    ohne
    Mantel-Farbe
    farblos
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    4 mm
    Zul. Kabelaußentemperatur bei Montage/Handling
    5 <=> 70 °C
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -40 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    29.03
    Biegeradius min.
    4 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    15.000 m
    Bruttogewicht pro Paletteinheit
    458,250 kg
    Metallzahl
    Kupfer 24
    Art-Nr. Länge Paletteneinheit Gebindeart
    154951 100 m 15.000 Ring
    154975 100 m 15.000 Ring
    154999 100 m 15.000 Ring
    155033 100 m 15.000 Ring
    155057 100 m 15.000 Ring
    155071 100 m 15.000 Ring
    769346 100 m 12.000 Ring
    769964 100 m 12.000 Ring
    769971 100 m 12.000 Ring
    H07V-U 4 1 4 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    4 mm²
    Leiterdurchmesser
    4 mm
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    4.61
    Ader-Zahl
    1
    Werkstoff der Aderisolation
    Polyvinylchlorid (PVC)
    Aderkennzeichnung nach HD 308 S2
    Ja
    Ader-Farbe
    schwarz
    Mit Schutzleiter
    Nein
    Zul. max. Leitertemperatur
    70 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    ohne
    Mantel-Farbe
    farblos
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    4 mm
    Zul. Kabelaußentemperatur bei Montage/Handling
    5 <=> 70 °C
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -40 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    42.95
    Biegeradius min.
    4 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    12.000 m
    Bruttogewicht pro Paletteinheit
    538,200 kg
    Metallzahl
    Kupfer 38
    Art-Nr. Länge Paletteneinheit Gebindeart
    155088 100 m 12.000 Ring
    155101 100 m 12.000 Ring
    155149 100 m 12.000 Ring
    155163 100 m 12.000 Ring
    H07V-U 6 1 6 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    6 mm²
    Leiterdurchmesser
    6 mm
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    3.08
    Ader-Zahl
    1
    Werkstoff der Aderisolation
    Polyvinylchlorid (PVC)
    Aderkennzeichnung nach HD 308 S2
    Ja
    Ader-Farbe
    schwarz
    Mit Schutzleiter
    Nein
    Zul. max. Leitertemperatur
    70 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    ohne
    Mantel-Farbe
    farblos
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    5 mm
    Zul. Kabelaußentemperatur bei Montage/Handling
    5 <=> 70 °C
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -40 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    60.85
    Biegeradius min.
    4 x Außen-Ø
    Zul. Kurzschlußtemperatur
    160 °C
    Paletteinheit
    12.000 m
    Bruttogewicht pro Paletteinheit
    753,000 kg
    Metallzahl
    Kupfer 58
    Art-Nr. Länge Paletteneinheit Gebindeart
    155187 100 m 12.000 Ring
    155200 100 m 12.000 Ring
    155248 100 m 12.000 Ring
    155255 100 m 12.000 Ring
