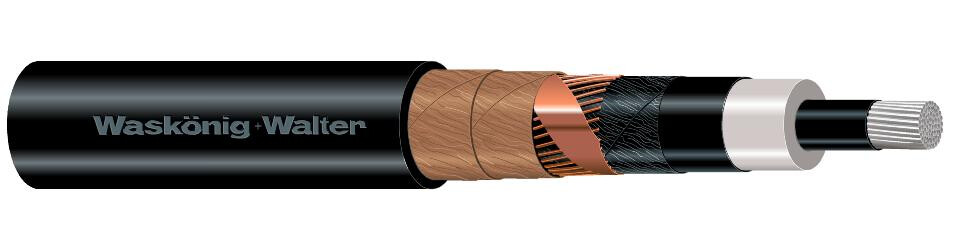

NA2XS(F)2Y 20kV

Mittelspannungskabel, VPE-isoliert mit Al-Leiter, längswasserdichtem Schirm und PE-Mantel

NA2XS(F)2Y 20kV

Nach VDE 0276 Teil 620. Zur festen Verlegung in Innenräumen, im Freien, in Erde und in Wasser.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    NA2XS(F)2Y 20kV 1X50 RM/16 20kV 1 50 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    50 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    30 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    450 mm
    Gewicht
    754,81
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 145
    Art-Nr. Länge Paletteneinheit Gebindeart
    242313 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X70 RM/16 20kV 1 70 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    70 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    32 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    480 mm
    Gewicht
    847,92
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 203
    Art-Nr. Länge Paletteneinheit Gebindeart
    242337 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X95 RM/16 20kV 1 95 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    95 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    16 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    33 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    510 mm
    Gewicht
    970,47
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 276
    Art-Nr. Länge Paletteneinheit Gebindeart
    242177 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X95 RE/16 20kV 1 95 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    95 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    32 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    495 mm
    Gewicht
    942,81
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 276
    Art-Nr. Länge Paletteneinheit Gebindeart
    271498 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X120 RM/16 20kV 1 120 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    120 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    35 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    525 mm
    Gewicht
    1.074,7
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 348
    Art-Nr. Länge Paletteneinheit Gebindeart
    242191 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X120 RE/16 20kV 1 120 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    120 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    34 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    510 mm
    Gewicht
    1.056
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 182, Aluminium 348
    Art-Nr. Länge Paletteneinheit Gebindeart
    271542 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X150 RM/25 20kV 1 150 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    37 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    555 mm
    Gewicht
    1.258,37
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Aluminium 435, Kupfer 283
    Art-Nr. Länge Paletteneinheit Gebindeart
    242214 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X150 RE/25 20kV 1 150 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    35 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    540 mm
    Gewicht
    1.231,29
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Aluminium 435, Kupfer 283
    Art-Nr. Länge Paletteneinheit Gebindeart
    271597 Schnittlänge Ring, Trommel
    510504 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X185 RM/25 20kV 1 185 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    185 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    38 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    570 mm
    Gewicht
    1.408,9
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 537
    Art-Nr. Länge Paletteneinheit Gebindeart
    242238 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X240 RM/25 20kV 1 240 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    41 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    615 mm
    Gewicht
    1.618,7
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 696
    Art-Nr. Länge Paletteneinheit Gebindeart
    242252 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X240 RE/25 20kV 1 240 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    39 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    585 mm
    Gewicht
    1.574,3
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 696
    Art-Nr. Länge Paletteneinheit Gebindeart
    271641 Schnittlänge Ring, Trommel
    519316 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X300 RM/25 20kV 1 300 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    300 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    42 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    645 mm
    Gewicht
    1.838,17
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 870
    Art-Nr. Länge Paletteneinheit Gebindeart
    236190 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X400 RM/35 20kV 1 400 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    400 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    46 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    690 mm
    Gewicht
    2.248,3
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1160
    Art-Nr. Länge Paletteneinheit Gebindeart
    242290 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X500 RM/35 20kV 1 500 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    500 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    49 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    735 mm
    Gewicht
    2.601
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1450
    Art-Nr. Länge Paletteneinheit Gebindeart
    242351 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X630 RM/35 20kV 1 630 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    630 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    53 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    810 mm
    Gewicht
    3.146,35
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1827
    Art-Nr. Länge Paletteneinheit Gebindeart
    272761 Schnittlänge Ring, Trommel
    NA2XS(F)2Y 20kV 1X800 RM/35 20kV 1 800 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    800 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    58 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    870 mm
    Gewicht
    3.812,1
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 2320
    Art-Nr. Länge Paletteneinheit Gebindeart
    269242 Schnittlänge Ring, Trommel
  • Bezeichnung Sprache
    Technisches Datenblatt
    Leistungserklärung
  • Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.

    Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.

    Zu den Unter- und Überlängen "NA2XS(F)2Y 20kV"
