V-VMvKhsas

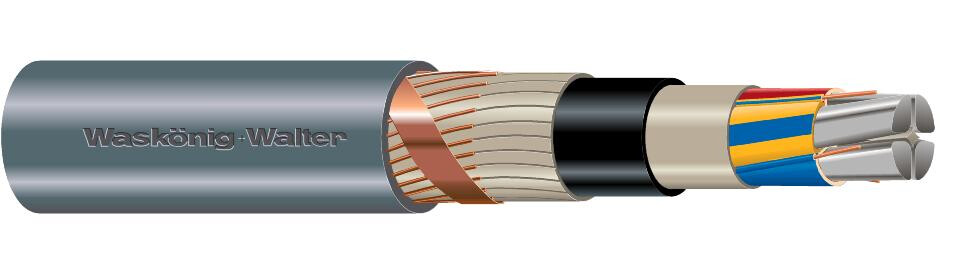

Starkstromkabel, PVC-isoliert mit Al-Leitern, Hilfsadern und konzentrischem Cu-Leiter in CEANDER-Form

V-VMvKhsas

Nach NEN 3616. Zur festen Verlegung in Innenräumen, im Freien und in Erde.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    V-VMvKhsas 4X50 SE+4X2,5/25 (EVU)1 KV 4 50 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    50 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Hilfsader-Zahl
    4
    Hilfsader-Nennquerschnitt
    2.5 mm²
    Konzentrischer Leiter
    Kupfer
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    37 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    444 mm
    Gewicht
    2098.2
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -2 <=> 70 °C
    Nennspannung U0
    0.6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metallzahl
    Aluminium 580, Kupfer 379
    Art-Nr. Länge Paletteneinheit Gebindeart
    190874 Schnittlänge Ring, Trommel
    V-VMvKhsas 4X95 SE+4X6/35 (EVU) 4 95 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    95 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Hilfsader-Zahl
    4
    Hilfsader-Nennquerschnitt
    6 mm²
    Konzentrischer Leiter
    Kupfer
    Konzentrischer Leiter-Nennquerschnitt
    35 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    46 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    552 mm
    Gewicht
    3422.5
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -2 <=> 70 °C
    Nennspannung U0
    0.6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metallzahl
    Aluminium 1102, Kupfer 624
    Art-Nr. Länge Paletteneinheit Gebindeart
    171194 Schnittlänge Ring, Trommel
    803255 125 m 125 Trommel
    V-VMvKhsas 4X150 SE+4X6/50 (EVU)1 KV 4 150 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Hilfsader-Zahl
    4
    Hilfsader-Nennquerschnitt
    6 mm²
    Konzentrischer Leiter
    Kupfer
    Konzentrischer Leiter-Nennquerschnitt
    50 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    52 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    624 mm
    Gewicht
    4491
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -2 <=> 70 °C
    Nennspannung U0
    0.6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Metallzahl
    Aluminium 1740, Kupfer 790
    Art-Nr. Länge Paletteneinheit Gebindeart
    181339 Schnittlänge Ring, Trommel
