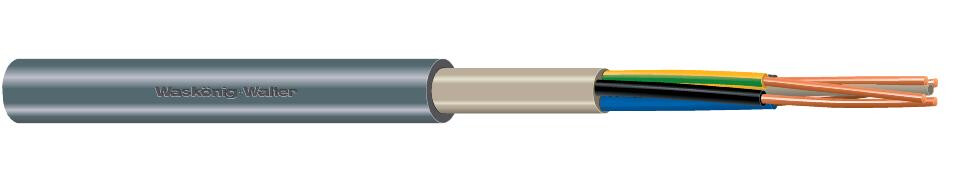

XMvK-G

Installationsleitung, VPE-isoliert mit Cu-Leitern

XMvK-G

Nach KEMA K42-C 07-1,2,3. Hinweis: Bei Verdrahtung in Leuchten siehe unter Downloads "Verlegehinweise für Leitungen bzw. Kabel"

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    XMvK-G 3X1,5 RE 3 1.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    1.5 mm²
    Leiterdurchmesser
    1.5 mm
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    12.1
    Ader-Zahl
    3
    Werkstoff der Aderisolation
    Polyolefine
    Aderkennzeichnung nach HD 308 S2
    Ja
    Ader-Farbe
    Mit Schutzleiter
    Ja
    Zul. max. Leitertemperatur
    90 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    9 mm
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -5 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    111.97
    Biegeradius min.
    12 x Außen-Ø
    Zul. Kurzschlußtemperatur
    250 °C
    Paletteinheit
    7.200 m
    Bruttogewicht pro Paletteinheit
    828,980 kg
    Metallzahl
    Kupfer 43
    Art-Nr. Länge Paletteneinheit Gebindeart
    261772 100 m 7.200 Ring
    282029 500 m 6.000 Trommel
    XMvK-G 3X2,5 RE 3 2.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    2.5 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    7.41
    Ader-Zahl
    3
    Werkstoff der Aderisolation
    Polyolefine
    Aderkennzeichnung nach HD 308 S2
    Ja
    Mit Schutzleiter
    Ja
    Zul. max. Leitertemperatur
    90 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    10 mm
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -5 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    148.19
    Biegeradius min.
    12 x Außen-Ø
    Zul. Kurzschlußtemperatur
    250 °C
    Metallzahl
    Kupfer 72
    Art-Nr. Länge Paletteneinheit Gebindeart
    261895 Schnittlänge Ring, Trommel
    299249 50 m 4.200 Ring
    278152 100 m 4.800 Ring
    299263 500 m 6.000 Trommel
    XMvK-G 4X1,5 RE 4 1.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    1.5 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    12.1
    Ader-Zahl
    4
    Werkstoff der Aderisolation
    Polyolefine
    Aderkennzeichnung nach HD 308 S2
    Ja
    Mit Schutzleiter
    Ja
    Zul. max. Leitertemperatur
    90 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    10 mm
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -5 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    132.13
    Biegeradius min.
    12 x Außen-Ø
    Zul. Kurzschlußtemperatur
    250 °C
    Paletteinheit
    6.000 m
    Bruttogewicht pro Paletteinheit
    815,580 kg
    Metallzahl
    Kupfer 58
    Art-Nr. Länge Paletteneinheit Gebindeart
    282333 100 m 6.000 Ring
    261802 500 m 5.000 Trommel
    XMvK-G 4X2,5 RE 4 2.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    2.5 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    7.41
    Ader-Zahl
    4
    Werkstoff der Aderisolation
    Polyolefine
    Aderkennzeichnung nach HD 308 S2
    Ja
    Mit Schutzleiter
    Ja
    Zul. max. Leitertemperatur
    90 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    10 mm
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -5 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    177.62
    Biegeradius min.
    12 x Außen-Ø
    Zul. Kurzschlußtemperatur
    250 °C
    Metallzahl
    Kupfer 96
    Art-Nr. Länge Paletteneinheit Gebindeart
    261925 Schnittlänge Ring, Trommel
    278169 100 m 3.600 Ring
    299317 500 m 5.000 Trommel
    XMvK-G 4X2,5 RE (GG/SW/BL/BR) 4 2.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    2.5 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    7.41
    Ader-Zahl
    4
    Werkstoff der Aderisolation
    Polyolefine
    Aderkennzeichnung nach HD 308 S2
    Ja
    Mit Schutzleiter
    Ja
    Zul. max. Leitertemperatur
    90 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    10 mm
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -5 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    177.62
    Biegeradius min.
    12 x Außen-Ø
    Zul. Kurzschlußtemperatur
    250 °C
    Paletteinheit
    4.800 m
    Bruttogewicht pro Paletteinheit
    875,380 kg
    Metallzahl
    Kupfer 96
    Art-Nr. Länge Paletteneinheit Gebindeart
    585663 100 m 4.800 Ring
    687565 500 m 5.000 Trommel
    XMvK-G 5X1,5 RE 5 1.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    1.5 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    12.1
    Ader-Zahl
    5
    Werkstoff der Aderisolation
    Polyolefine
    Aderkennzeichnung nach HD 308 S2
    Ja
    Mit Schutzleiter
    Ja
    Zul. max. Leitertemperatur
    90 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    10 mm
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -5 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    153.47
    Biegeradius min.
    12 x Außen-Ø
    Zul. Kurzschlußtemperatur
    250 °C
    Paletteinheit
    4.800 m
    Bruttogewicht pro Paletteinheit
    759,460 kg
    Metallzahl
    Kupfer 72
    Art-Nr. Länge Paletteneinheit Gebindeart
    282340 100 m 4.800 Ring
    261833 500 m 5.000 Trommel
    XMvK-G 5X2,5 RE 5 2.5 mm²
    Leiter-Material
    Kupfer
    Leiter-Nennquerschnitt
    2.5 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiterwiderstand bei 20°C
    7.41
    Ader-Zahl
    5
    Werkstoff der Aderisolation
    Polyolefine
    Aderkennzeichnung nach HD 308 S2
    Ja
    Mit Schutzleiter
    Ja
    Zul. max. Leitertemperatur
    90 °C
    Schirm
    Nein
    Bewehrung/Armierung
    ohne
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    11 mm
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -5 <=> 70 °C
    Nennspannung U0
    450 V
    Nennspannung U
    750 V
    Leiter-Form
    rund
    Geeignet als Installationskabel
    Ja
    Zertifiziert für Schiffsanwendungen
    Nein
    Geeignet als Mittelspannungskabel
    Nein
    Geeignet als Hochspannungskabel
    Nein
    Zertifiziert für Flughafen-Beleuchtungskabel
    Nein
    Gewicht
    208.47
    Biegeradius min.
    12 x Außen-Ø
    Zul. Kurzschlußtemperatur
    250 °C
    Metallzahl
    Kupfer 120
    Art-Nr. Länge Paletteneinheit Gebindeart
    261956 Schnittlänge Ring, Trommel
    299331 50 m 2.100 Ring
    278176 100 m 3.600 Ring
    299355 500 m 2.000 Trommel
