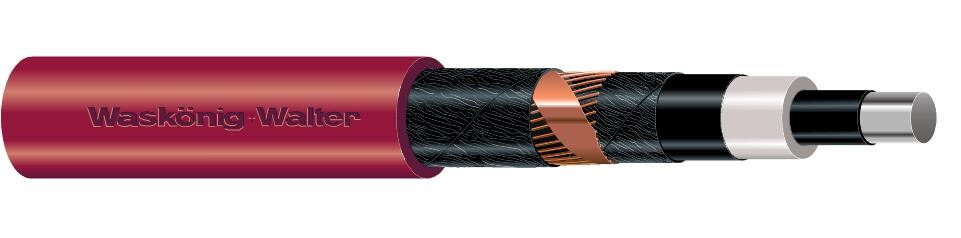

YMeKrvaslqwd 10kV

Mittelspannungskabel, VPE-isoliert mit Cu- oder Al-Leiter, längswasserdichtem Schirm und PE-Mantel

YMeKrvaslqwd 10kV

Nach NEN-HD620 S2.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    YMeKrvaslqwd 10kV 1x50CU RM/16 10kV 1 50 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    50 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    26 mm
    Gewicht
    924
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 662
    Art-Nr. Länge Paletteneinheit Gebindeart
    656660 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x240AL RE/35 10kV 1 240 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    35 mm
    Gewicht
    1544.6
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 696
    Art-Nr. Länge Paletteneinheit Gebindeart
    344796 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x240CU RM/25 10kV 1 240 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    37 mm
    Gewicht
    2891
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 2587
    Art-Nr. Länge Paletteneinheit Gebindeart
    353439 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x240AL RE/25 10kV 1 240 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    35 mm
    Gewicht
    1448.6
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 696
    Art-Nr. Länge Paletteneinheit Gebindeart
    582815 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x300AL RE/25 10kV 1 300 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    300 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    37 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    456 mm
    Gewicht
    1659.2
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 283, Aluminium 870
    Art-Nr. Länge Paletteneinheit Gebindeart
    293759 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x400AL RE/35 10kV 1 400 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    400 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    40 mm
    Gewicht
    2014.3
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1160
    Art-Nr. Länge Paletteneinheit Gebindeart
    344833 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x400AL RE/50 10kV 1 400 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    400 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    40 mm
    Gewicht
    2158.3
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 560, Aluminium 1160
    Art-Nr. Länge Paletteneinheit Gebindeart
    581467 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x630AL RE/35 10kV 1 630 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    630 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    46 mm
    Gewicht
    2762.6
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1827
    Art-Nr. Länge Paletteneinheit Gebindeart
    344871 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x800AL RE/35 10kV 1 800 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    800 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    50 mm
    Gewicht
    3306.2
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 2320
    Art-Nr. Länge Paletteneinheit Gebindeart
    344918 Schnittlänge Ring, Trommel
    YMeKrvaslqwd 10kV 1x800AL RE/50 10kV 1 800 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    800 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    50 mm
    Gewicht
    3450.3
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6 kV
    Nennspannung U
    10 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 560, Aluminium 2320
    Art-Nr. Länge Paletteneinheit Gebindeart
    582068 Schnittlänge Ring, Trommel
  • Bezeichnung Sprache
    Technisches Datenblatt
    Leistungserklärung
  • Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.

    Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.

    Zu den Unter- und Überlängen "YMeKrvaslqwd 10kV"
