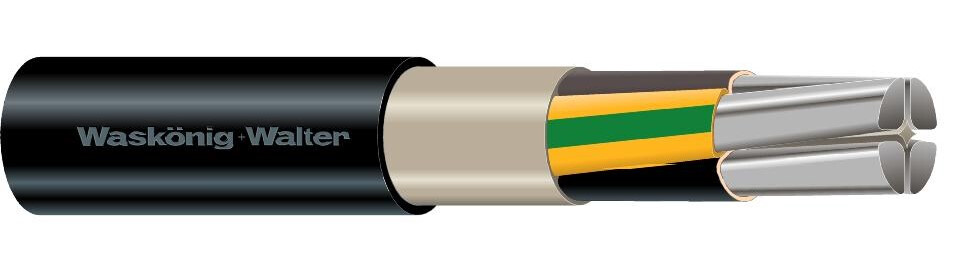

NA2XY-J

Starkstromkabel, VPE-isoliert mit Al-Leitern

NA2XY-J

Nach VDE 0276 Teil 603. Zur festen Verlegung in Innenräumen, im Freien, in Erde, in Wasser und in Beton.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    NA2XY-J 4X150 SE 4 150 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Mit Schutzleiter
    Ja
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    schwarz
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    42 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    504 mm
    Gewicht
    2632.7
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -5 <=> 70 °C
    Nennspannung U0
    0.6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    12 x Außen-Ø
    Metallzahl
    Aluminium 1740
    Art-Nr. Länge Paletteneinheit Gebindeart
    321162 Schnittlänge Ring, Trommel
