V-VMvKsas

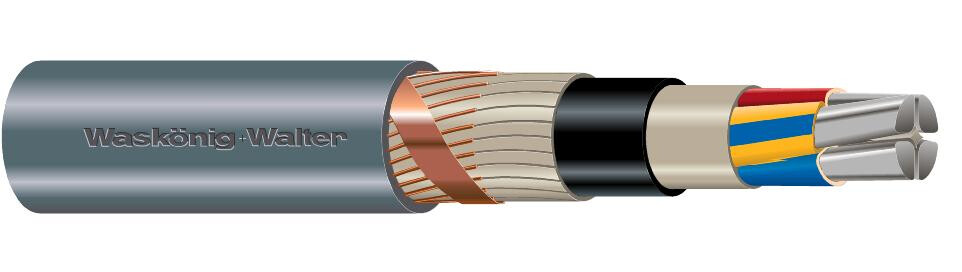

Starkstromkabel, PVC-isoliert mit Al-Leitern und konzentrischem Cu-Leiter in CEANDER-Form

V-VMvKsas

Nach NEN 3616. Zur festen Verlegung in Innenräumen, im Freien und in Erde.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    V-VMvKsas VMvKsas 4X50 SE/25 (EVU)1 KV 4 50 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    50 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Konzentrischer Leiter
    Kupfer
    Konzentrischer Leiter-Nennquerschnitt
    25 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    35 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    420 mm
    Gewicht
    1.872,5
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -2 <=> 70 °C
    Nennspannung U0
    0,6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Art-Nr. Länge Paletteneinheit Gebindeart
    190898 Schnittlänge Ring, Trommel
    V-VMvKsas 4X95SE/35 (EVU)1 KV 4 95 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    95 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Konzentrischer Leiter
    Kupfer
    Konzentrischer Leiter-Nennquerschnitt
    35 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    44 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    540 mm
    Gewicht
    3.089,8
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -2 <=> 70 °C
    Nennspannung U0
    0,6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Art-Nr. Länge Paletteneinheit Gebindeart
    173228 Schnittlänge Ring, Trommel
    803231 125 m 125 Trommel
    V-VMvKsas 4X150 SE/50 (EVU)1 KV 4 150 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    sektorförmig
    Ader-Zahl
    4
    Ader-Kennzeichnung
    Farbe
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Nein
    Äußere Leitschicht
    Nein
    Schirm
    Nein
    Konzentrischer Leiter
    Kupfer
    Konzentrischer Leiter-Nennquerschnitt
    50 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyvinylchlorid (PVC)
    Spezifizierung Mantelmaterial
    sonstige
    Mantel-Farbe
    grau
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Eca
    Halogenfrei nach EN 60754-1/2
    Nein
    Flammwidrig
    nach IEC/EN 60332-1-2
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    51 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    612 mm
    Gewicht
    4.183,4
    Zul. max. Leitertemperatur
    70 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -2 <=> 70 °C
    Nennspannung U0
    0,6 kV
    Nennspannung U
    1 kV
    Zul. Kurzschlußtemperatur
    160 °C
    Ader-Isolation
    PVC
    Biegeradius min.
    12 x Außen-Ø
    Art-Nr. Länge Paletteneinheit Gebindeart
    181322 Schnittlänge Ring, Trommel
  • Bezeichnung Sprache
    Technisches Datenblatt
    Leistungserklärung
  • Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.

    Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.

    Zu den Unter- und Überlängen "V-VMvKsas"
