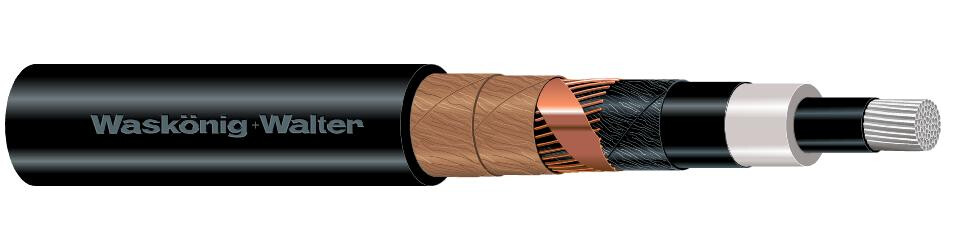

A2XS(F)2Y 11kV

Mittelspannungskabel, VPE-isoliert mit Al-Leiter, längswasserdichtem Schirm und PE-Mantel

A2XS(F)2Y 11kV

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    A2XS(F)2Y 11kV 1X400 RM/35 11kV 1 400 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    400 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    35 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    41 mm
    Gewicht
    2025.7
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6.3 kV
    Nennspannung U
    11 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 394, Aluminium 1160
    Art-Nr. Länge Paletteneinheit Gebindeart
    659098 Schnittlänge Ring, Trommel
    A2XS(F)2Y 11kV 3X1X95 RE/35 11kVPhasenkennung im Schirm 3 95 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    95 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    3
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    35 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    59 mm
    Gewicht
    2874.26
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6.3 kV
    Nennspannung U
    11 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 1182, Aluminium 828
    Art-Nr. Länge Paletteneinheit Gebindeart
    761906 Schnittlänge Ring, Trommel
    A2XS(F)2Y 11kV 3X1X300 RE/35 11kVPhasenkennung im Schirm 3 300 mm²
    Leiter-Material
    Aluminium
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    300 mm²
    Leiter-Klasse
    Kl.1 = eindrähtig
    Leiter-Form
    rund
    Ader-Zahl
    3
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Konzentrischer Leiter-Nennquerschnitt
    35 mm²
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    rot
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Ja
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    79 mm
    Gewicht
    5213.45
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    20 <=> 70 °C
    Nennspannung U0
    6.3 kV
    Nennspannung U
    11 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 1182, Aluminium 2610
    Art-Nr. Länge Paletteneinheit Gebindeart
    762125 Schnittlänge Ring, Trommel
  • Bezeichnung Sprache
    Technisches Datenblatt
    Leistungserklärung
  • Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.

    Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.

    Zu den Unter- und Überlängen "A2XS(F)2Y 11kV"
