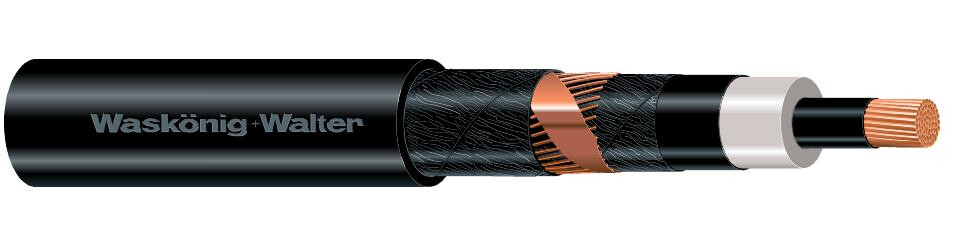

N2XS2Y 20kV

Mittelspannungskabel, VPE-isoliert mit Cu-Leiter und PE-Mantel

N2XS2Y 20kV

Nach VDE 0276 Teil 620. Zur festen Verlegung in Innenräumen, im Freien, in Erde und in Wasser.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    N2XS2Y 20kV 1X35 RM/16 20kV 1 35 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    35 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    29 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    435 mm
    Gewicht
    902.67
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 518
    Art-Nr. Länge Paletteneinheit Gebindeart
    240821 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X50 RM/16 20kV 1 50 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    50 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    30 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    450 mm
    Gewicht
    1037.1
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 662
    Art-Nr. Länge Paletteneinheit Gebindeart
    240869 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X70 RM/16 20kV 1 70 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    70 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    32 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    480 mm
    Gewicht
    1263.8
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 854
    Art-Nr. Länge Paletteneinheit Gebindeart
    240906 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X95 RM/16 20kV 1 95 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    95 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    34 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    510 mm
    Gewicht
    1534.55
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 1094
    Art-Nr. Länge Paletteneinheit Gebindeart
    240920 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X120 RM/16 20kV 1 120 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    120 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    35 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    525 mm
    Gewicht
    1779.6
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 1334
    Art-Nr. Länge Paletteneinheit Gebindeart
    240722 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X150 RM/25 20kV 1 150 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    150 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    37 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    555 mm
    Gewicht
    2144.84
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 1723
    Art-Nr. Länge Paletteneinheit Gebindeart
    240746 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X240 RM/25 20kV 1 240 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    41 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    615 mm
    Gewicht
    3054.41
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 2587
    Art-Nr. Länge Paletteneinheit Gebindeart
    240784 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X300 RM/25 20kV 1 300 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    300 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    43 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    645 mm
    Gewicht
    3639.52
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 3163
    Art-Nr. Länge Paletteneinheit Gebindeart
    240807 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X400 RM/35 20kV 1 400 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    400 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    46 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    690 mm
    Gewicht
    4538.9
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 4234
    Art-Nr. Länge Paletteneinheit Gebindeart
    236015 Schnittlänge Ring, Trommel
    240845 Schnittlänge Ring, Trommel
    N2XS2Y 20kV 1X500 RM/35 20kV 1 500 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    500 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Nein
    LWL-Elemente
    Nein
    Mit Schutzleiter
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Schirm
    Ja
    Konzentrischer Leiter
    ohne
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Nein
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    49 mm
    Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
    735 mm
    Gewicht
    5576.4
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Metallzahl
    Kupfer 5194
    Art-Nr. Länge Paletteneinheit Gebindeart
    240883 Schnittlänge Ring, Trommel
  • Bezeichnung Sprache
    Technisches Datenblatt
    Leistungserklärung
  • Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.

    Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.

    Zu den Unter- und Überlängen "N2XS2Y 20kV"
