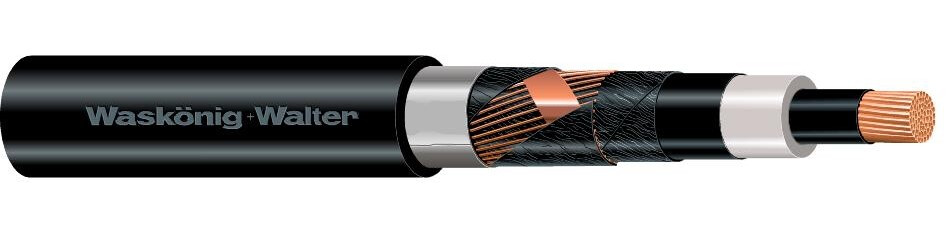

N2XS(FL)2Y 20kV

Mittelspannungskabel, VPE-isoliert mit Cu-Leiter, längs- und querwasserdichtem Schirm und PE-Mantel

N2XS(FL)2Y 20kV

Nach VDE 0276 Teil 620. Zur festen Verlegung in Innenräumen, im Freien, in Erde und in Wasser.

  • Produktvarianten
  • Downloads
  • Unter- und Überlängen
  • Aderzahl

    Nennquerschnitt

    Einzelheiten Artikel
    N2XS(FL)2Y 20kV 1X50 RM/16 20kV 1 50 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    50 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Ja
    LWL-Elemente
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    29 mm
    Gewicht
    1.068,9
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Länge Paletteneinheit Gebindeart
    532520 Schnittlänge Ring, Trommel
    N2XS(FL)2Y 20kV 1X240 RM/50 20kV 1 240 mm²
    Leiter-Material
    Kupfer
    Leiter-Oberfläche
    blank
    Leiter-Nennquerschnitt
    240 mm²
    Leiter-Klasse
    Kl.2 = mehrdrähtig
    Leiter-Form
    rund
    Ader-Zahl
    1
    Ader-Kennzeichnung
    ohne
    Schichtenmantel
    Ja
    LWL-Elemente
    Nein
    Innere Leitschicht
    Ja
    Äußere Leitschicht
    Ja
    Bewehrung
    Nein
    Mantelmaterial
    Polyolefine
    Spezifizierung Mantelmaterial
    Polyethylen (PE)
    Mantel-Farbe
    schwarz
    Leitfähige Beschichtung
    Nein
    Leiter längswasserdicht
    Nein
    Schirm längswasserdicht
    Ja
    Brandverhalten nach EN 13501-6: Klasse
    Fca
    Halogenfrei nach EN 60754-1/2
    Ja
    Flammwidrig
    nein
    Raucharm nach EN 61034-2
    Nein
    Außendurchmesser ca.
    40 mm
    Gewicht
    3.365,1
    Zul. max. Leitertemperatur
    90 °C
    Zul. Kabelaußentemperatur bei Montage/Handling
    -20 <=> 70 °C
    Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
    -40 <=> 70 °C
    Nennspannung U0
    12 kV
    Nennspannung U
    20 kV
    Zul. Kurzschlußtemperatur
    250 °C
    Ader-Isolation
    XLPE (VPE)
    Biegeradius min.
    15 x Außen-Ø
    Art-Nr. Länge Paletteneinheit Gebindeart
    581993 Schnittlänge Ring, Trommel
  • Bezeichnung Sprache
    Technisches Datenblatt
    Leistungserklärung
  • Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.

    Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.

    Zu den Unter- und Überlängen "N2XS(FL)2Y 20kV"
